میز تست تریپ مغناطیسی نیمه اتوماتیک MCB
میز تست قطع مغناطیسی نیمه اتوماتیک MCB برای تست اتصال کوتاه آنی طبق استاندارد IEC 60898-1. قابل برنامه ریزی 5-10 برابر جریان ورودی، تایمر دیجیتال (±1 میلی ثانیه)، HMI صفحه لمسی، ثبت خودکار داده ها. ایده آل برای آزمایشگاه های کنترل کیفیت، خطوط تولید و تحقیق و توسعه.
میز تست قطع مغناطیسی نیمه اتوماتیک MCB
میز تست تریپ مغناطیسی نیمه اتوماتیک MCB با دقت بالا، برای تست فوری کلیدهای مینیاتوری (MCB) جهت محافظت در برابر اتصال کوتاه با استفاده از عملکرد مطابق با استانداردهای تست انطباق IEC 60898-1 استفاده میشود. این میز تست به کاربر امکان میدهد تا مدارهای کوتاه شبیهسازی شده (5 تا 10 برابر جریان نامی) را برای MCBها ایجاد کند، زمان پاسخ را اندازهگیری کند و دادهها را به طور خودکار ثبت کند و از دقیق و تکرارپذیر بودن تمام تستها اطمینان حاصل کند. این میز تست دارای رابط کاربری صفحه لمسی کاربرپسند، پارامترهای تست قابل تنظیم (ضرایب و زمان تریپ) و طراحی مکانیکی قوی همراه با ویژگیهای ایمنی متعدد است که این میز تست را برای انجام وظایف کنترل کیفیت، نگهداری و تحقیق و توسعه در هر دو محیط تولیدی و آزمایشگاهی/تحقیقاتی ایدهآل میکند.
یک روش تست نیمه اتوماتیک برای خودکارسازی تزریق جریان و همچنین اندازهگیری زمان قطع در حین بارگیری یا تخلیه MCB توسط اپراتور و همچنین انتخاب پارامترهای تست از طریق رابط HMI استفاده شده است. میز تست میتواند برای تست MCB های 1P، 2P، 3P و 4P با استفاده از جریانهای قابل برنامهریزی (5x، 7.5x، 10x In) و پنجرههای پذیرش زمان قطع استفاده شود.
تحویل استاندارد: ۳۰-۴۵ روز | کنترل صفحه لمسی | ثبت خودکار دادهها
میز تست قطع مغناطیسی نیمه اتوماتیک MCB چیست؟
میزهای تست تریپ مغناطیسی نیمه اتوماتیک MCB، سیستمهای تست تخصصی هستند که ویژگیهای تریپ آنی (اتصال کوتاه) کلیدهای مینیاتوری را تأیید میکنند. برخلاف تستهای تریپ حرارتی که حفاظت در برابر اضافه بار را تأیید میکنند، تستهای تریپ مغناطیسی یک پالس جریان بالا (یا مضربی از جریان نامی) اعمال میکنند و زمان تریپ را بر حسب میلیثانیه ثبت میکنند. میز تست، تولید جریان و زمان را خودکار میکند، اما برای بارگیری/تخلیه و تعیین پارامترها به اپراتور متکی است. ویژگیهای اصلی میز تست عبارتند از یک منبع جریان بالا (تا 5000 آمپر بسته به توان نامی MCB)، یک تایمر دیجیتال بسیار دقیق (دقت ± 1 میلیثانیه) و یک HMI صفحه لمسی برای پیکربندی تستها. میز تست همچنین الزامات IEC 60898-1 (بخش مربوط به تریپ آنی) را برآورده میکند. میز تست برای کنترل کیفیت در تولید MCB، آزمایشگاههای تست نوع و نگهداری میدانی بسیار مهم است. به عنوان یک راه حل غیر استاندارد/یعنی سفارشی، ما محدوده جریان، فیکسچر و پارامترهای تست را متناسب با سری MCB خاص شما سفارشی خواهیم کرد.
جریان تست قابل برنامهریزی تا ۵ تا ۱۰ برابر اینچ (حداکثر ۵۰۰۰ آمپر بسته به توان نامی MCB).
رابط کاربری گرافیکی (HMI) برای انتخاب ضریب جریان تست، پنجره زمانبندی و مشاهده نتایج.
زمان قطع، جریان تست، وضعیت قبول/رد برای هر تست را ذخیره میکند؛ خروجی USB.
پشتیبانی از آزمایش منحنیهای تریپ B، C، D در ضرایب جریان مشخص شده.
ویژگیهای کلیدی و فرآیند تست
مشخصات فنی
| دامنهٔ جریان تست | ۵×، ۷.۵×، ۱۰× اینچ (قابل برنامهریزی، تا حداکثر ۵۰۰۰ آمپر) |
|---|---|
| دقت فعلی | ±5% از مقدار تعیین شده– |
| محدوده زمانی | ۰ – ۹۹۹ میلیثانیه– |
| دقت زمانی | ±1 میلیثانیه– |
| نمایش و کنترل | صفحه نمایش لمسی رنگی HMI، نشانگر قبول/رد، شمارنده تست |
| ثبت دادهها | ذخیره خودکار زمان قطع، جریان تست، نتیجه؛ خروجی USB به CSV– |
| تجهیزات ثابت | گیرههای یونیورسال برای MCB های 1P، 2P، 3P، 4P |
| ویژگیهای ایمنی | محفظه آزمایش محصور، توقف اضطراری، قفل داخلی روی درب - |
| منبع تغذیه | ۲۲۰ ولت ±۱۰۱TP3T 50 هرتز (کنترل) + اتصال منبع جریان بالا– |
| ابعاد (طول × عرض × ارتفاع) | تقریباً ۸۰۰ میلیمتر × ۶۰۰ میلیمتر × ۵۰۰ میلیمتر (دسکتاپ با محفظه)– |
مزایای فنی اصلی
تست تریپ مغناطیسی سریع و تکرارپذیر
این میز، پالس جریان بالایی را با زمان خیزش سریع (<1ms) و دامنه دقیق ارائه میدهد و تضمین میکند که اندازهگیری زمان قطع، پاسخ واقعی کلید را منعکس میکند، نه تغییرات تجهیزات تست را. زمانبندی خودکار، خطاهای کرونومتر اپراتور را از بین میبرد.
عملکرد لمسی شهودی
با استفاده از یک لمس ساده، اپراتورها میتوانند یک ضریب جریان تست (x5، x7.5 یا x10) و یک محدوده زمانی تریپ (قطع و وصل) را انتخاب کنند. نتایج (یعنی قبولی/رد) فوراً نشان داده میشوند. میز به طور خودکار دادههای زمان تریپ را برای سوابق مستندسازی کیفیت بایگانی میکند.
فیکسچر چند منظوره برای تولید ترکیبی

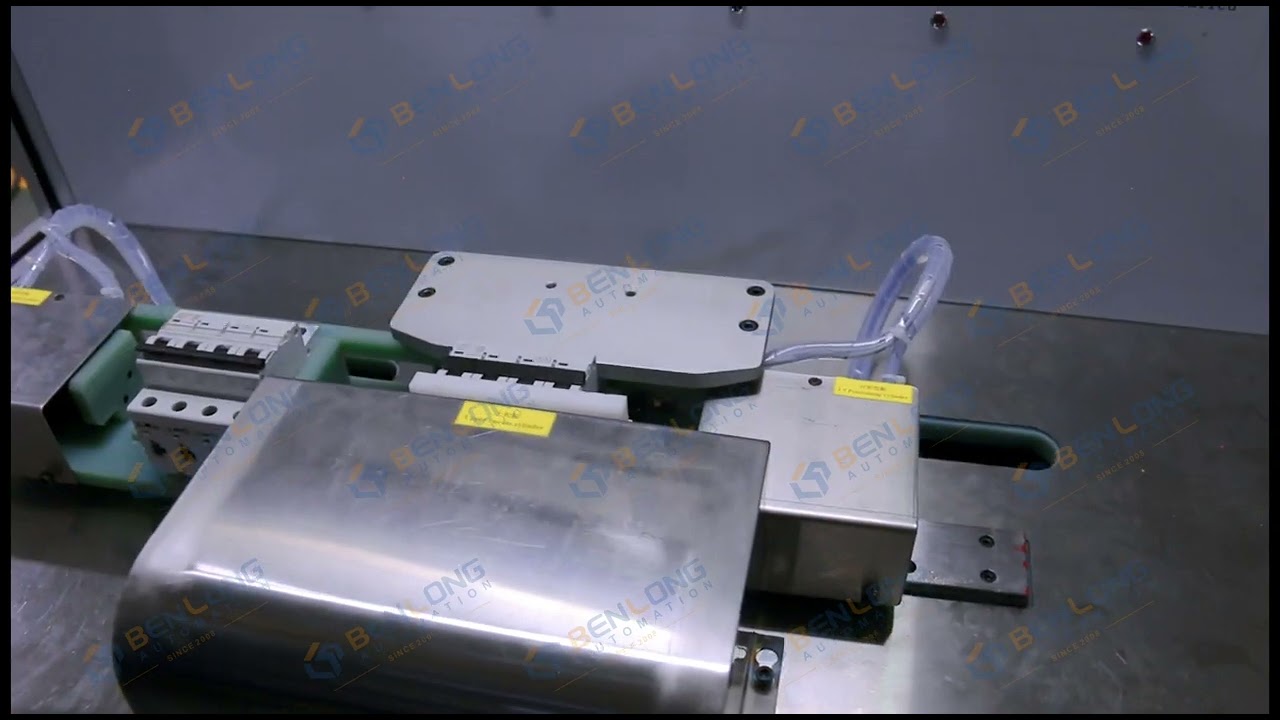

گیرههای یونیورسال قابلیت نگهداشتن تعداد زیادی کلید قطعکننده مدار (MCB) مانند ۱P، ۲P، ۳P و ۴P را بدون نیاز به تعویض ابزار دارند. آنها همچنین دارای فاصله کنتاکت قابل تنظیم هستند و میتوانند با اکثر گامهای ترمینال (۱۷.۵ میلیمتر تا ۲۵ میلیمتر) سازگار شوند. فیکسچرهای سفارشی را میتوان به عنوان گزینهای برای کاربردهای تست اختصاصی با حجم بالا (HVD) تهیه کرد.
ثبت دادهها برای ردیابی
تمام نتایج آزمایش به طور پیشفرض همراه با مهرهای زمانی ذخیره میشوند. دادههای آزمایش را میتوان برای ردیابی SPC یا مستندسازی کیفیت مشتری، با فرمت .csv از طریق USB صادر کرد. یک اسکنر بارکد اختیاری میتواند نتایج را به شماره سریالهای MCB مجزا پیوند دهد.
داستان موفقیت مشتری - آزمایشگاه کنترل کیفیت تولیدکننده MCB
آزمایش قطع مغناطیسی برای یک تولیدکنندهی برجستهی MCB با استفاده از تجهیزات آزمایش تزریق اولیهی دستی انجام شد؛ فرآیندی خستهکننده و نامنظم به دلیل تنظیمکنندههای جریان کنترلنشده. بنلونگ یک میز آزمایش قطع مغناطیسی نیمهخودکار در اختیار آنها قرار داد که دارای کنترل لمسی و جمعآوری خودکار دادهها است. در سه ماه استفاده، نتایج را میتوان به شرح زیر خلاصه کرد:
این نیمکت پس از ۷ ماه فعالیت، تمام هزینههایش را پرداخت کرده و مشکلات مربوط به زمانهای رفت و آمد نامنظم مشتریان را حل کرده است.
کاربردها و ادغام
مهندسی سفارشی و تحویل
درخواست قیمت میز تست مغناطیسی سفارشی
ما از شما میخواهیم مشخصات MCB خود (میزان جریان نامی، منحنیهای تریپ و حجمهای تست) را در اختیار ما قرار دهید. مهندسان ما یک میز تست تریپ مغناطیسی نیمه اتوماتیک که برای نیازهای فعلی شما طراحی شده و قادر به ثبت دادهها و همچنین ارائه تجزیه و تحلیل کامل ROI (بازگشت سرمایه) است، در اختیار شما قرار خواهند داد.
واتساپ: +86 150 5837 0007 | ایمیل: xsb@benlongkj.cn | پشتیبانی انگلیسی و چینی
چرا بنلونگ را برای میزهای تست مغناطیسی انتخاب کنیم؟
- ۱۵+ سال سابقه طراحی تجهیزات آزمون MCB برای تولیدکنندگان و آزمایشگاهها
- منابع جریان بالای اثباتشده با زمان خیزش سریع و دقت ±5%
- عملکرد نیمهخودکار - تعادل سرعت و انعطافپذیری
- صفحه نمایش لمسی HMI با ضبط خودکار دادهها و خروجی USB
- خدمات جهانی و پشتیبانی قطعات یدکی
نیمکت استاندارد شامل
ژنراتوری که خروجی جریان بالا (۵ تا ۱۰ برابر جریان معمولی) با تایمر قابل تنظیم، کنترلهای صفحه لمسی و MCB، خروجی داده از طریق USB و یک منطقه امن محصور طبق مشخصات سازنده تولید میکند. این دستگاه شامل گواهی صلاحیت بوده و به مدت ۱۲ ماه تحت پوشش گارانتی سازنده است.
سوالات متداول
تست تریپ مغناطیسی با عبور مقدار جریان افزایش یافته (۵ تا ۱۰ برابر جریان نامی) یک اتصال کوتاه را شبیهسازی میکند. جریان نامی بریکر. باید در عرض میلی ثانیه تریپ کند. تست تریپ حرارتی فقط یک اضافه بار (۱۱۱TP3T تا ۱۴۵۱TP3T از جریان نامی) اعمال میکند و زمان تریپ را بر حسب ثانیه یا دقیقه اندازهگیری میکند. میز کاری که خرابی روی آن رخ داده است، منحصراً برای تست تریپ مغناطیسی اختصاص داده شده است.
بله، این میز دارای ضرایب جریان قابل برنامهریزی (5×، 7.5×، 10×) است که پوششهایی را برای منحنیهای B، C و D فراهم میکند، سپس اپراتور ضریب مورد نیاز را از طریق HMI انتخاب میکند.
یک ترانسفورماتور جریان بالا با کنترل تریستوری و منبع تغذیه رومیزی (منبع تغذیه ۲۲۰ ولت) قادر به تولید خروجی کوتاه مدت، جریان بالا و ۵۰۰۰ آمپر (پیک) است. هر پالس در میلی ثانیه اتفاق میافتد و آن را برای استفاده مداوم مناسب میکند.
برای اینکه مدار جریان بالا (معمولاً ۶۳ آمپر یا بیشتر) معیارهای طراحی خود را برآورده کند، نیاز به یک منبع تغذیه مستقل دارد. این کار توسط مهندسان پس از طراحی و ساخت مدار انجام میشود.
آزمایش یک MCB معمولاً بین ۵ تا ۱۰ ثانیه طول میکشد؛ این شامل آزمایش بار و تخلیه MCB میشود. همچنین میتوان میز را طوری تنظیم کرد که آزمایشهای متوالی روی قطبهای مختلف MCB انجام شود.
